Bryła

Dziś pora aby wrzucić na bloga kilka szkiców budynku.

Zanim doszliśmy to docelowej koncepcji rozważaliśmy kilka innych rozwiązań. W tym dom całkowicie parterowy, w kształcie litery L. Szacunkowy koszt budowy takiego domu jednak całkiem nas zniechęcił. Na wczesnym etapie rozważań odpadło też kilka innych pomysłów.

Dość długo trwały prace nad projektem, który prezentuję poniżej. To już była koncepcja zakładająca budowę domu pasywnego, z przeszkleniami skierowanymi na południe, jednym pionem instalacyjnym. Miał mieć okap i balkony jako ochronę przed przegrzewaniem w lecie. W kształcie był to prostokąt z dwoma ściętymi rogami. Ogrzewany gazem.

Szkic wczesnej koncepcji domu

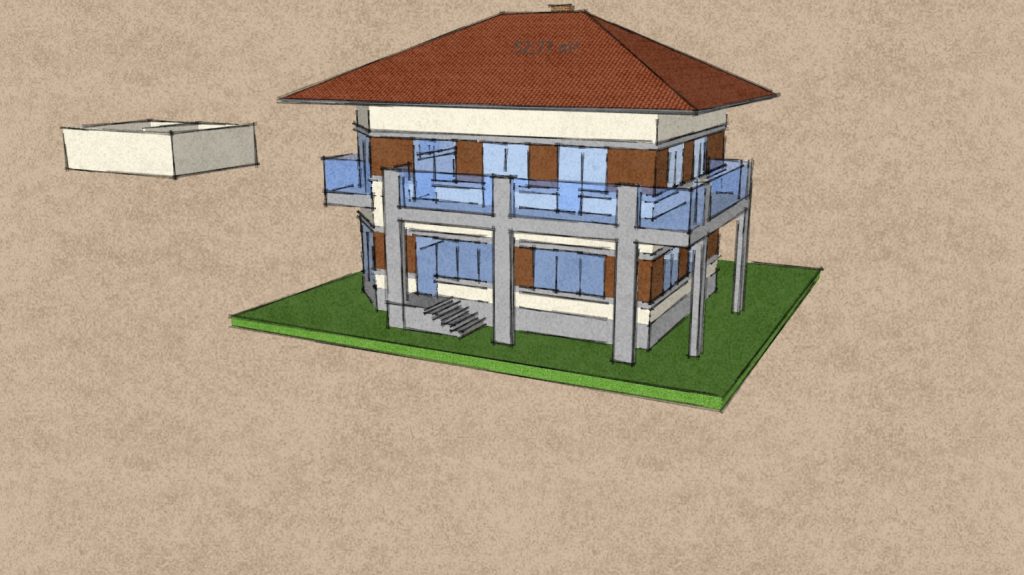

Wczesna koncepcja, widok od frontu
Widok od tyłu - wczesna koncepcja

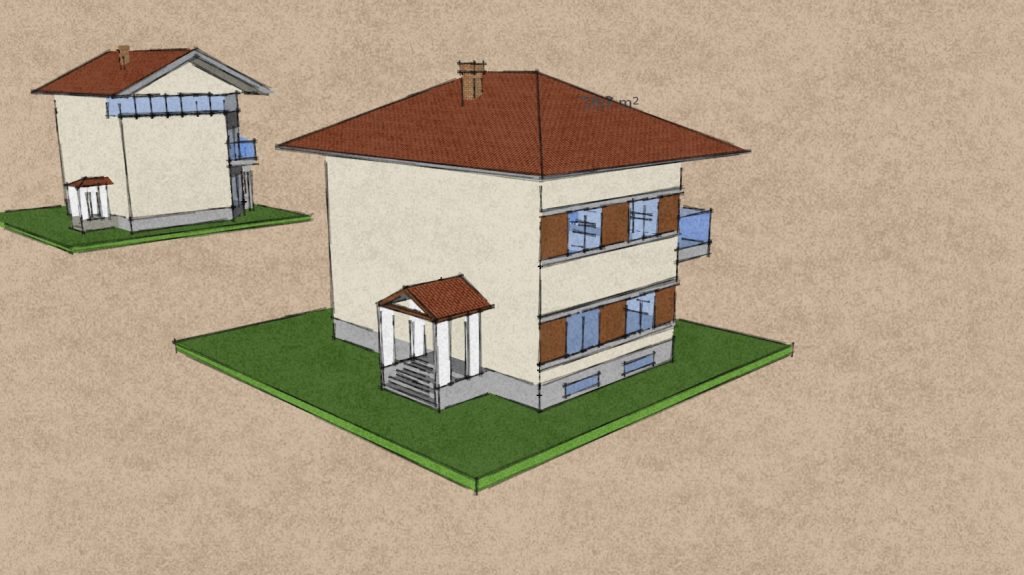

Wczesna koncepcja, widok od tyłu

Rogi budynku były ścięte, gdyż wybrana przez nas działka jest długa i wąska, ustawiona na linii północny zachód - południowy wschód. Aby zmieścił się na niej budynek z frontem skierowanym na południe, trzeba go postawić nieco na ukos od osi działki. W takim ustawieniu mieści się tylko typowa kostka, albo dom o prostokątnej podstawie, ale ze ściętymi rogami. Ścięcie północno – zachodniego rogu pozwalało nam też na uzyskanie ściany bez przeszkleń – czyli takiej którą można postawić w odległości 3 metrów od granicy działki.

Po przeliczeniu kosztów budowy balkonów i okapów postanowiliśmy z nich zrezygnować. Duży taras i bardzo duży ogród spokojnie zastępują balkon. Do ochrony przed przegrzaniem o wiele lepiej sprawdzają się tańsze rolety i markizy. Celowość istnienia okapu jest dyskusyjna, a wzrost kosztów oczywisty. O okapie będzie jeszcze osobny wpis.

Stara bryła pozbawiona balkonów i okapu wyglądał po prostu paskudnie. Ścięte rogi utrudniały aranżację wnętrza, a cała konstrukcja niezbyt spełniała wymogi prostoty.

W końcu doszliśmy do idei domu na planie sześciokąta nieforemnego, rozciągniętego na linii wschód – zachód. To zaledwie koncepcja jak ma wyglądać bryła budynku. Docelowy projekt będzie się różnić w wielu szczegółach, takich jak układ okien wygląd podmurówki, czy elewacji.

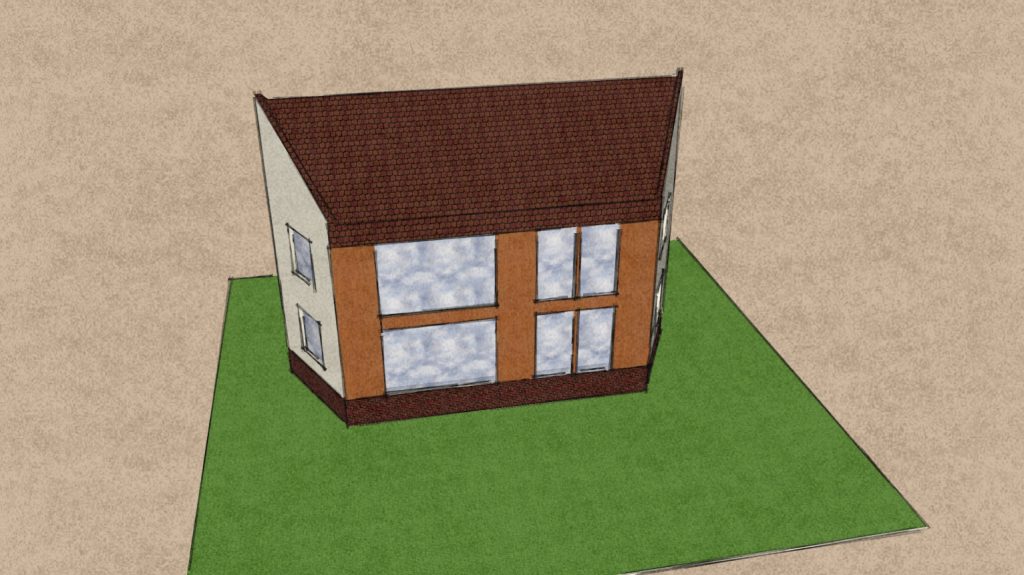

Szkic frontu domu

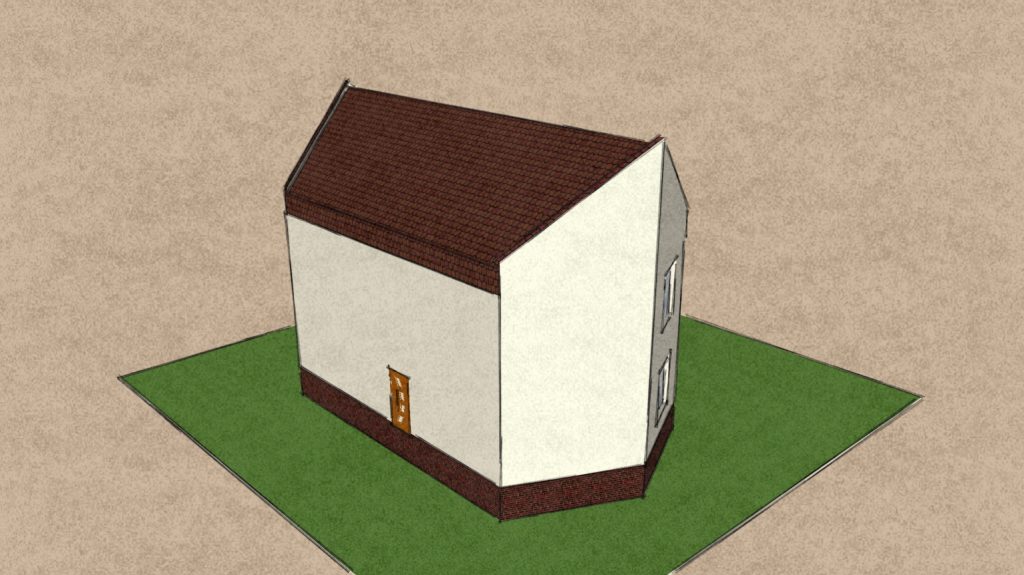

Szkic tyłu domu

Jak widać, jest to jeszcze bardzo surowy szkic domu. Nie jest pokazany taras od frontu z konstrukcją do rozciągania markizy na lato. Nie ma schodków prowadzących do drzwi wejściowych. Brak komina i wielu innych szczegółów. Ale pozwala się zorientować, jaki dom chcemy postawić.

Rozważamy jeszcze wersję domu bez piwnicy, za to z poddaszem użytkowym, spełniającym rolę magazynowo – warsztatową. W takim wypadku piętro będzie zaczynało się tuż nad ziemią, a nie podniesione na wysokość 1 m. Znacznemu podwyższeniu ulegną też ściany kolankowe i szczytowe. Z różnych względów wolimy jednak piwnicę, o ile strych nie okaże się zdecydowanie tańszy, zostaniemy przy pierwszej koncepcji.

Możliwe, że od strony północnej pojawi się wiata w postaci konstrukcji samonośnej. Będzie służyła jako osłona schodów wejściowych przed warunkami atmosferycznymi i równocześnie – jako duży balkon.

Plan domu na podstawie sześciokąta ma kilka zalet i dwie wady. Wadą są dwa dodatkowe rogi (sześć zamiast czterech) i nieco trudniejsza aranżacja wnętrza. Jak pisałem wcześniej, ze względu na ukształtowanie działki i tak musielibyśmy ściąć dwa rogi domu.

Zalety to wygląd bryły, łatwiejsza, bo w pełni symetryczna konstrukcja domu (w stosunku do ściętych rogów a nie budynku na planie prostokąta) i przede wszystkim – ekspozycja aż 3 ścian na promienie słoneczne. W polskich warunkach dodatni bilans energetyczny mają szyby skierowane na południe, południowy wschód i południowy zachód. Zwiększyliśmy też objętość domu, zmniejszając jego obwód. Dwa ostatnie czynniki powinny dodatkowo obniżyć koszty ogrzania naszego domu.
